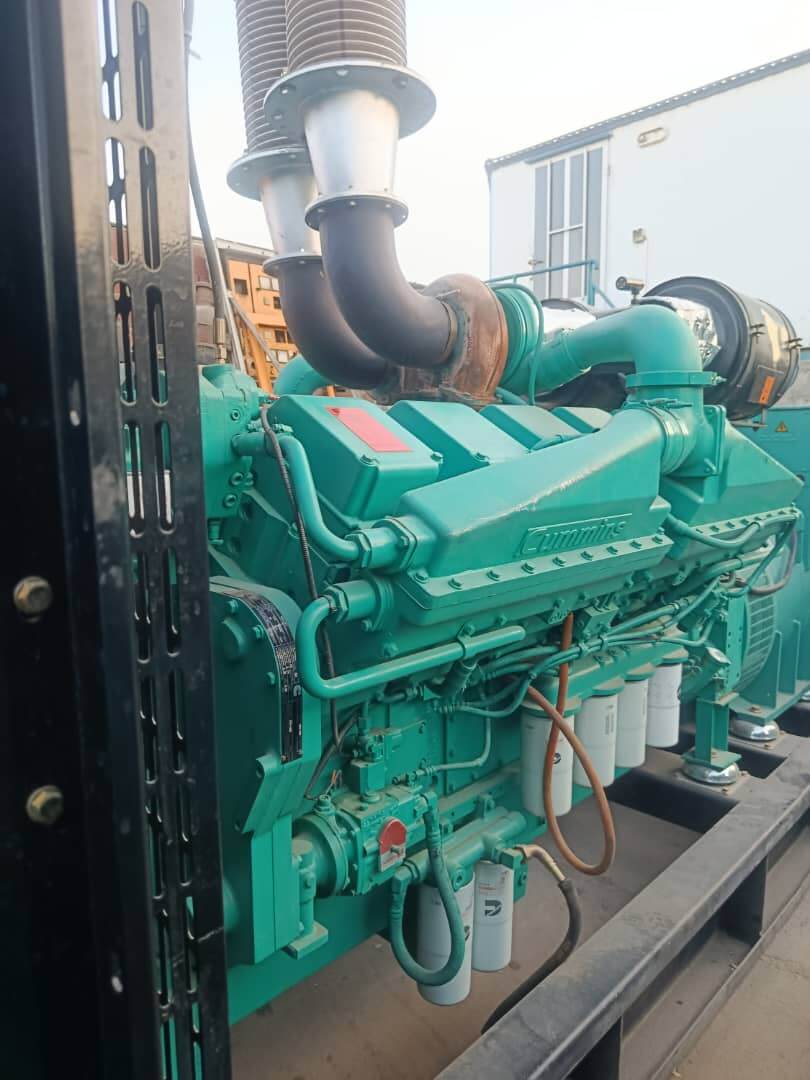

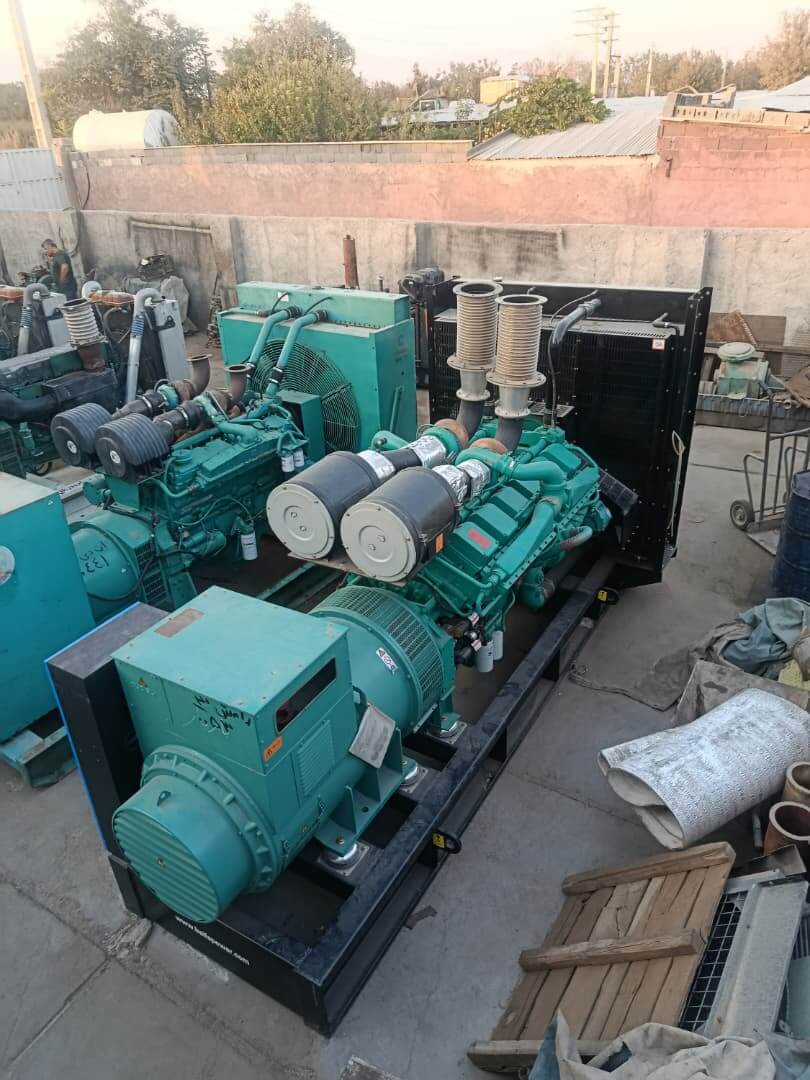

کامینز KTA38-G9

KTA38-G9

بهینه‌سازی شده برای مصرف سوخت

توضیحات

سری KTA38 نتیجه سال‌ها توسعه فنی و بهبود است تا موتوری دیزلی نوآورانه و آینده‌نگر به مشتریان ارائه دهد که با نیازهای در حال تغییر ژنراتور همگام بماند.

این سری به‌دلیل عملکرد عالی خود، حتی در سخت‌ترین شرایط آب‌وهوایی، در سراسر جهان شناخته شده است و به‌عنوان بادوام‌ترین و مقرون‌به‌صرفه‌ترین موتور دیزلی در محدوده توان مخصوص ژنراتور شناخته می‌شود.

ویژگی‌ها

افترکولر (Aftercooler) – ظرفیت زیاد افترکولر باعث خنک‌تر شدن هوا و افزایش چگالی آن می‌شود، که احتراق کارآمدتر و کاهش تنش‌های داخلی موتور را برای طول عمر بیشتر فراهم می‌کند.

سیستم سوخت (Fuel System) – سیستم اختصاصی PT™ فشار پایین شرکت کامینز با پمپ جبرانی و گاورنر گریز از مرکز سبک‌وزن. انژکتورهای سوخت عمل‌شده توسط میل‌سوپاپ، اندازه‌گیری و زمان‌بندی دقیقی دارند. خطوط سوخت از مسیرهای داخلی مته‌کاری‌شده در سرسیلندر عبور می‌کنند. فیلتر سوخت قابل تعویض دارد.

سیستم خنک‌کاری (Cooling System)

پمپ آب دنده‌ای با مسیرهای بزرگ برای جریان یکنواخت مایع خنک‌کننده در اطراف آسترهای سیلندر، سوپاپ‌ها و انژکتورها. ترموستات‌های بای‌پس دما را تنظیم می‌کنند. فیلترهای ضدزنگ و ضدخوردگی از زنگ‌زدگی جلوگیری کرده و ناخالصی‌ها را حذف می‌کنند.

بلوک سیلندر (Cylinder Block)

از چدن آلیاژی با آسترهای قابل تعویض ساخته شده است. پایه‌های مستحکم بلوک از لرزش جلوگیری کرده و استحکام و پایداری بیشتری فراهم می‌کنند.

خدمات و پشتیبانی (Service and Support)

محصولات G-Drive با پشتیبانی فنی بی‌نقص و خدمات پس از فروش از طریق شبکه جهانی خدماتی معتبر پشتیبانی می‌شوند.

توربوشارژر (Turbocharger)

توربوشارژرهای Cummins Turbo Technologies (CTT) در صدر خط تولید قرار دارند و با افزایش توان خروجی، بهبود راندمان سوخت، کاهش انتشار دود و کاهش صدا، عملکرد بهینه را تضمین می‌کنند.

گواهی‌ها

این موتور در تأسیساتی طراحی شده که دارای گواهی ISO9001 بوده و در تأسیساتی تولید شده که دارای گواهی ISO9001 یا ISO9002 هستند.

این تجهیز طراحی و تست شده تا با مقررات ایمنی محصول اتحادیه اروپا مطابقت داشته باشد.
اظهارنامه انطباق مواد در صورت درخواست در دسترس است.

دور موتور 1500 rpm (مشخصات برای 50 Hz)

خروجی موتور (Gross engine output / Net engine output / خروجی معمولی مجموعه ژنراتور)

• Gross engine output (kWm / BHP)

  • Standby: 1089 / 1460

  • Prime: N/A

  • Base: N/A

• Net engine output (kWm / BHP)

  • Standby: 1053 / 1412

  • Prime: N/A

  • Base: N/A

• Typical generator set output

  • Standby (ESP): kWe 1000 / kVA 1250

  • Prime (PRP): kWe N/A / kVA N/A

  • Base (COP): kWe N/A / kVA N/A

داده‌های عملکرد Coolpac (Coolpac Performance Data)

• طراحی سیستم خنک‌کننده: 1 پمپ – 1 مدار (1 pump – 1 loop)

• نسبت مایع خنک‌کن (Coolant ratio): 50% اتیلن گلایکول ؛ 50% آب

• ظرفیت مایع خنک‌کن (Coolant capacity): 229 لیتر

• حداکثر دمای محیط مجاز (Limiting ambient temp.) (°C): 45

• توان فن (Fan power) (kWm): 23.7

• دبی هوای سیستم خنک‌کن (Cooling system air flow) (m³/s): 14.3

• نوع فیلتر هوای ورودی (Air cleaner type): عنصر خشک قابل تعویض با نشانگر گرفتگی (restriction indicator)

پانوشت: ** مقدارهای علامت‌گذاری‌شده با ** در شرایط ** @ 13 mm H₂O ** محاسبه شده‌اند.

مصرف سوخت (Fuel Consumption) — 1500 rpm (50 Hz)

(ستون‌ها: ٪ | kWm | BHP | لیتر/ساعت | گالن آمریکا/ساعت)

Standby Power

• 100% — 1089 kWm — 1460 BHP — 256 L/hr — 67.4 US Gal/hr

• 75% — 817 kWm — 1095 BHP — 196 L/hr — 51.7 US Gal/hr

• 50% — 545 kWm — 730 BHP — 137 L/hr — 36.0 US Gal/hr

• 25% — 272 kWm — 365 BHP — 79 L/hr — 20.7 US Gal/hr

وزن و ابعاد

• طول: 3161 میلی‌متر

• عرض: 1685 میلی‌متر

• ارتفاع: 2004 میلی‌متر

• وزن (خشک): 4890 کیلوگرم

تعریف‌های درجه‌بندی توان (Ratings Definitions)

توان اضطراری ایستاده (Emergency Standby Power — ESP):
مناسب برای تأمین انرژی به بار الکتریکی متغیر در طول مدت قطع برق از یک منبع تأمین مطمئن. توان اضطراری ایستاده (ESP) مطابق با استاندارد ISO 8528 تعریف شده است. توقف سوخت (Fuel Stop) بر اساس استانداردهای ISO 3046، AS 2789، DIN 6271 و BS 5514 انجام می‌شود.

توان قابل‌کار در زمان محدود (Limited-Time Running Power — LTP):
مناسب برای تأمین انرژی به یک بار الکتریکی ثابت برای ساعات محدود. توان کاری در بازه‌ی زمانی محدود (LTP) مطابق با استاندارد ISO 8528 است.

توان اصلی (Prime Power — PRP):
مناسب برای تأمین انرژی به بار الکتریکی متغیر برای ساعات نامحدود. توان اصلی (PRP) مطابق با استاندارد ISO 8528 تعریف شده است. قابلیت اضافه‌بار تا 10 درصد (در مواقع نیاز) در دسترس است، مطابق با استانداردهای ISO 3046، AS 2789، DIN 6271 و BS 5514.

توان بار پایه (پیوسته) (Base Load / Continuous Power — COP):
مناسب برای تأمین انرژی به‌صورت پیوسته برای یک بار الکتریکی ثابت و برای ساعات نامحدود. توان پیوسته (COP) مطابق با استانداردهای ISO 8528، ISO 3046، AS 2789، DIN 6271 و BS 5514 است.
